Подвесной потолок Грильято GL15 (DL15, CL15)

Описание

Cистема состоит из отдельных объемных решеток образованных пересекающимися окрашенными профилями. По периметру решетка обрамлена L-образными окрашенными профилями. Каждая отдельная решетка легко вставляется в кашпо подвесной системы «Т-профиль» шириной 15 мм. По завершению монтажа решеток на подвесную систему поверхность производит впечатление сплошной (непрерывной) конструкции. Использование подвесной системы Албес «Т-профиль PRIM» совместно с системой потолков GL15 не только обеспечит быстроту и легкость монтажа, но и позволит сохранять целостность и прямолинейность подвесного потолка на весь период эксплуатации.

Преимущества

  • Удобство монтажа - установка L-профилей на решетку не требует дополнительных операций по его закреплению
  • Идентичный материал изготовления - система т-профилей и решетки изготовлены из одного сырья, что гарантирует стабильный цвет
  • Жесткость конструкции - наличие дополнительных ребер жесткости
  • Монолитность потолочного пространства - единый уровень т-профиля и решеток Грильято
  • Архитектурный дизайн - возможность совмещения в одном пространстве (на одной подвесной системе) разноплановых потолочных элементов, путем чередования кассет и решеток.

Схема устройства потолка Грильято GL15 (DL15, CL15)

Общие технические характеристики
Размер решетки 600x600 мм
Размер ячейки 50х50, 60х60, 75х75, 86х86, 100х100, 120х120 150х150 или 200х200 мм
Высота профилей "мама"/"папа", направляющих профилей 37 или 47 мм
Ширина видимой части профилей (база) 15 мм
Материал изготовления Алюминий толщиной 0,30-0,40 мм
Оцинк. сталь толщиной 0,30 мм
Пожарная безопасность Горючесть - НГ, Г1
Воспламеняемость - В1
Токсичность - Т1
Дымообразующая способность - Д1

Таблица расчета комплектующих потолка Грильято GL15 (DL15, CL15)

Наименование изделия Модуль, мм Ед. изм. Расход на 1 м2
50x50 60x60 75x75 86x86 100x100 120x120 150x150 200x200
1 Решетка 600x600 шт. 2,78 2,78 2,78 2,78 2,78 2,78 2,78 2,78
2 Количество пластин в решетке
("мама" или "папа")
600 шт. 11 9 7 6 5 4 3 2
3 Обрамляющий профиль 600 шт. 4 4 4 4 4 4 4 4
4 Несущий профиль 3700 м. пог. 0,83 0,83 0,83 0,83 0,83 0,83 0,83 0,83
5 Поперечный профиль 1200 м. пог. 1,67 1,67 1,67 1,67 1,67 1,67 1,67 1,67
6 Поперечный профиль 600 м. пог. 0,83 0,83 0,83 0,83 0,83 0,83 0,83 0,83
7 Подвес компл. 0,83 0,83 0,83 0,83 0,83 0,83 0,83 0,83
8 Уголок м. п. по расчету

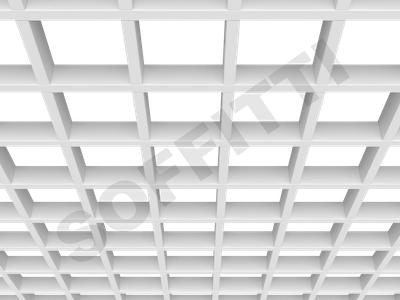

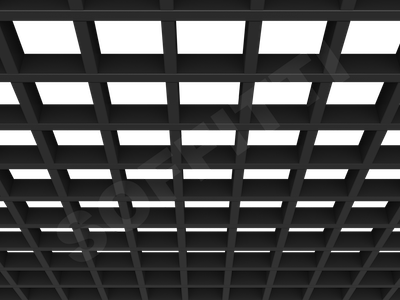

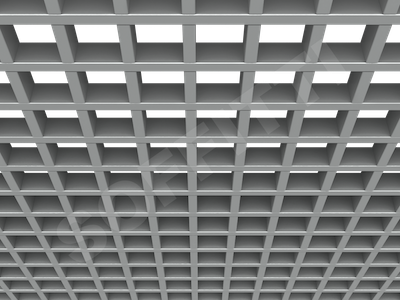

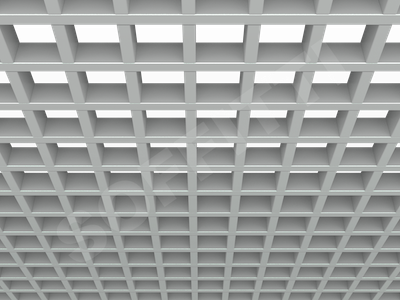

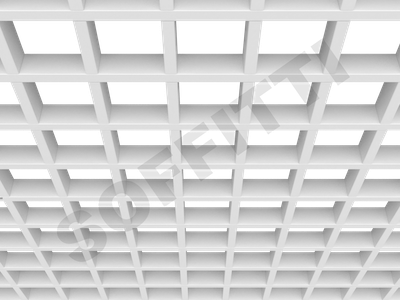

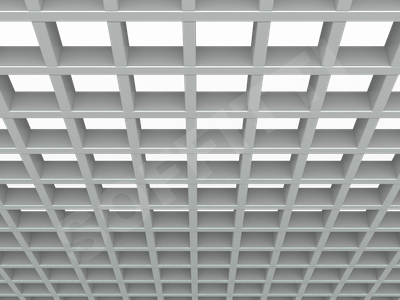

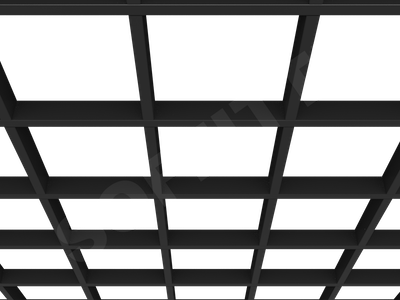

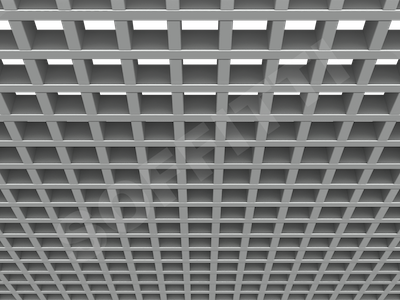

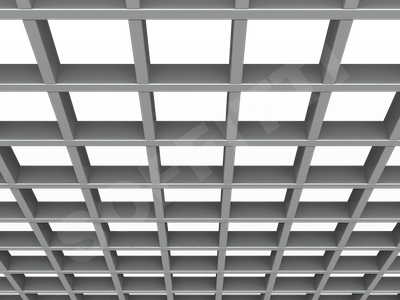

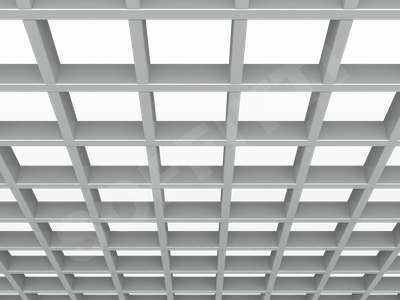

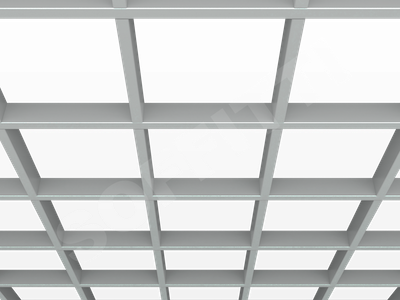

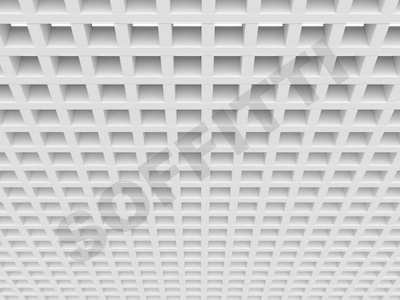

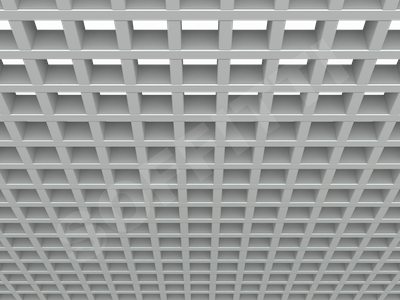

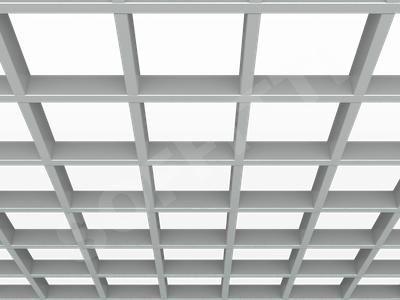

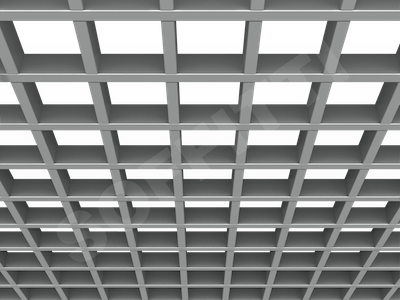

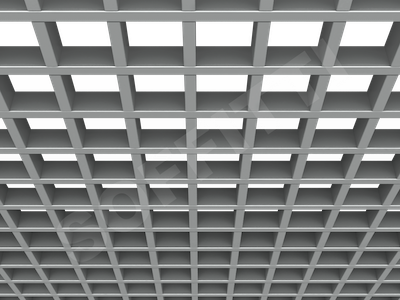

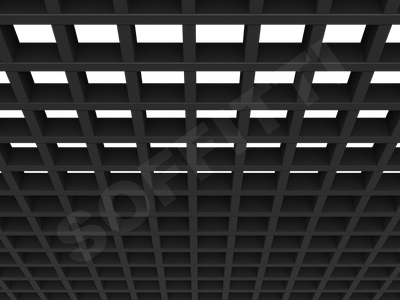

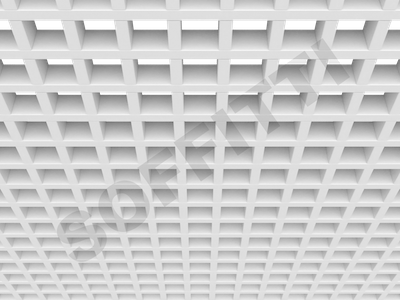

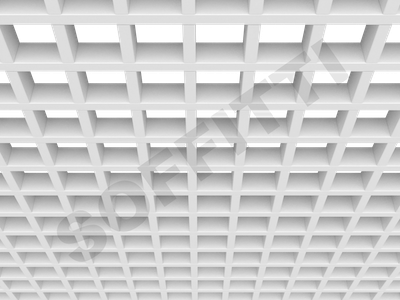

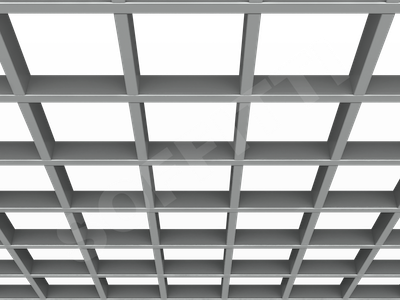

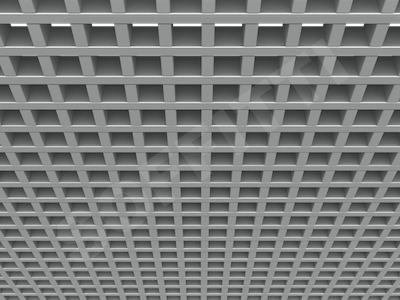

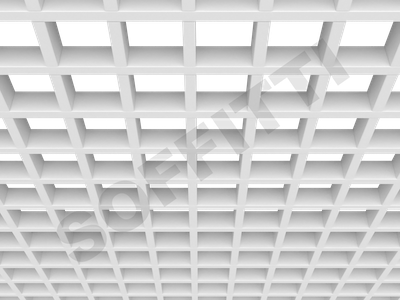

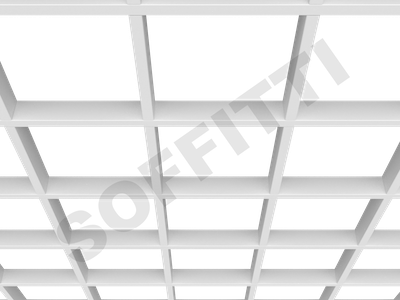

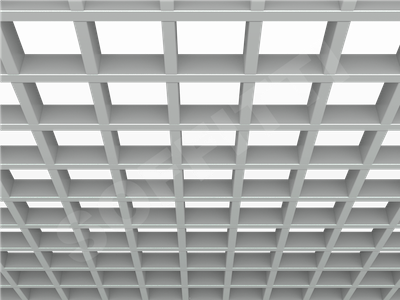

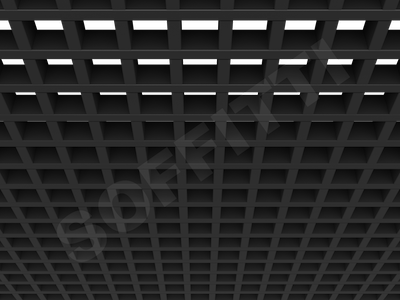

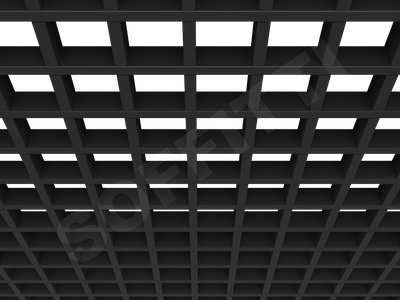

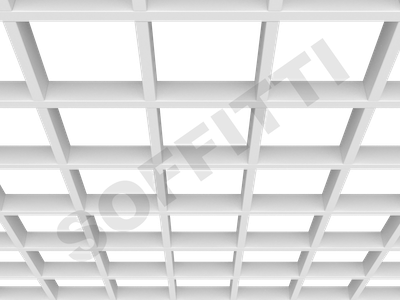

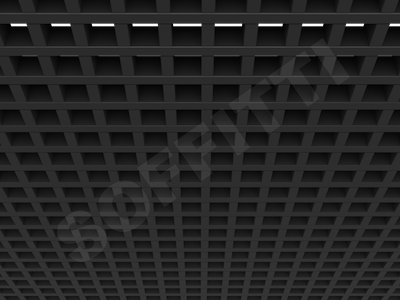

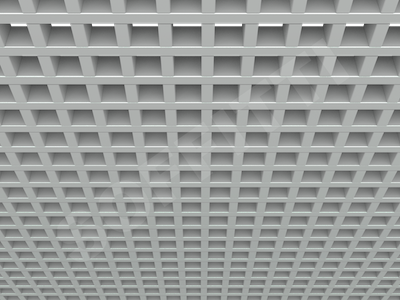

Фото Грильято GL15
