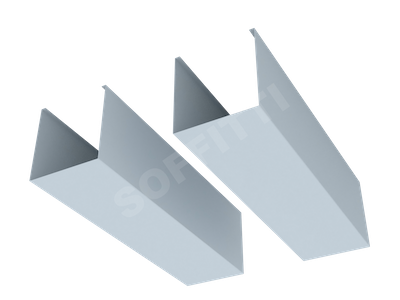

Кубообразный потолок "Униформ"

Система Униформ - это сборные панели и несущий профиль, которые позволяют создавать многоуровневый потолок со множеством цветов. Простое при монтаже, но при этом надежное крепление панели к несущему профилю обеспечивает долговечность конструкции.

Панели Униформ изготавливаются из алюминиевой ленты и могут быть окрашены в цвета из коллекции RAL по Вашему желанию. Также на панель может быть нанесена декоративная пленка под цвет дерева. Подвесная система производится из оцинкованной стали и может быть окрашена в цвета из коллекции RAL.

Конструкция потолка

Схема конструкции кубообразного потолка

A - расстояние между подвесами, Б - расстояние между стрингерами, В - консоль панели, Г - консоль стрингера

Боковая заглушка Униформ Боковая заглушка Униформ

Соединитель Униформ Соединитель Униформ
Внутренний профиль Униформ Внутренний профиль Униформ

Удлинитель Униформ Удлинитель Униформ
  • Панели Униформ устанавливаются на несущий профиль и надежно фиксируются при помощи верхних фиксаторов.
  • Внутренний фиксатор (нервюра) обеспечивает устойчивость конструкции, а верхний фиксатор - надежность крепления панели к несущему профилю.
  • Стрингер Униформ шаговый, благодаря чему можно выбрать кратное 10 мм расстояние между панелями, начиная от 20 мм.
  • Боковые (торцевые) заглушки заказываются отдельно и могут быть изготовлены как под цвет панели, так и в любом другом цвете. Для всех размеров панели есть своя боковая заглушка.
  • С помощью удлинителей можно создавать волнообразный дизайн потолка без применения гибкого стрингера (см рис. ниже).
Волнообразный дизайн потолка с помощью удлинителей Униформ Пример использования удлинителей для создания волнообразного рельефа потолка Соединение панелей Униформ со стеной и между собой Соединение панелей со стеной и между собой

Стрингер Униформ 30(80) Стрингер Униформ для панелей с шириной 30 мм и 80 мм

Стрингер Униформ 50 Стрингер Униформ для панелей с шириной 50 мм

Внутренний фиксатор Униформ (нервюра)

Комбинация панелей Униформ и Экран

Комбинация панелей кубообразного потолка Униформ и Экран
Схема комбинации панелей кубообразного потолка Униформ и Экран Благодаря универсальному шаговому стрингеру Униформ на нем можно скомбинировать между собой панели Униформ и панели Экран

Таблицы веса элементов и прозрачности потолка Униформ

Расстояние между панелями, мм Высота от пола до нижнего уровня панели, м
3 4 5 6 7
Для панелей с высотой 85 мм
20 0,33 0,57 0,80 1,04 1,28
70 1,16 1,98 2,80 3,63 4,45
120 1,98 3,39 4,80 6,22 7,63
170 2,80 4,80 6,80 8,80 10,80
220 3,63 6,22 8,80 11,39 13,98
Для панелей с высотой 110 мм
20 0,26 0,44 0,62 0,80 0,99
70 0,90 1,53 2,17 2,80 3,44
120 1,53 2,62 3,71 4,80 5,90
170 2,17 3,71 5,26 6,80 8,35
220 2,80 4,80 6,80 8,80 10,80
Для панелей с высотой 160 мм
20 0,18 0,30 0,43 0,55 0,68
70 0,62 1,05 1,49 1,93 2,37
120 1,05 1,80 2,55 3,30 4,05
170 1,49 2,55 3,62 4,68 5,74
220 1,93 3,30 4,68 6,05 7,43
Элемент Вес элемента (кг/пог.м)
Алюминий
Униформ 30/85 0,24
Униформ 30/110 0,28
Униформ 30/160 0,36
Униформ 50/85 0,25
Униформ 50/110 0,3
Униформ 50/160 0,38
Униформ 80/85 0,28
Униформ 80/110 0,32
Униформ 80/160 0,40
Стрингер Униформ 0,29 (сталь)
Панели Униформ изготавливаются из алюминия толщиной от 0.3 мм и могут быть окрашены в цвета RAL.
Стрингеры изготавливаются из стали толщиной от 0.5 мм и могут быть окрашены в цвета RAL.

zoom

Доступность цветов

ЦВЕТ НИЖНИЙ ПРОФИЛЬ УНИФОРМ 30 ММ БОКОВАЯ ПАНЕЛЬ УНИФОРМ 85 ММ БОКОВАЯ ПАНЕЛЬ УНИФОРМ 110 ММ БОКОВАЯ ПАНЕЛЬ УНИФОРМ 160 ММ НИЖНИЙ ПРОФИЛЬ УНИФОРМ 80 ММ НИЖНИЙ ПРОФИЛЬ УНИФОРМ 50 ММ
0101 Белый глянцевый
0102 Белый матовый
0205 Серебро металлик
0301 Бежевый матовый
0309 Черный матовый
0401 Хром
0402 Золото
0506 Северное сияние
0509 Серый мрамор
0516 Рогожа
0517 Белая кожа
0518 Лён
0520 Холст бежевый
0521 Шпатель бежевый
0522 Шелк
0601 Карельская береза
0603 Темный дуб
0604 Красное дерево
0610 Белое дерево
0611 Орех
0613 Молочный дуб
0614 Серое дерево
0615 Венге
0616 Анегри
0617 Дуб
0618 Бук
0619 Махагон
0701 Кедр
0702 Зебрано
0704 Палисандр
0705 Каштан

Фото кубообразного потолка
