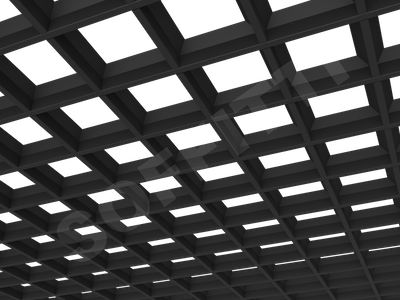

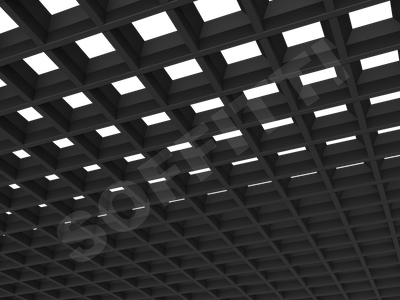

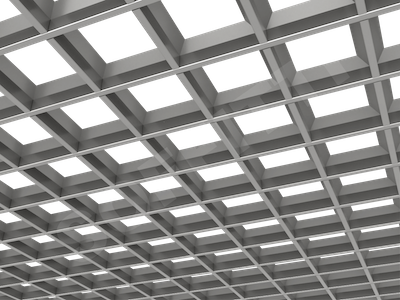

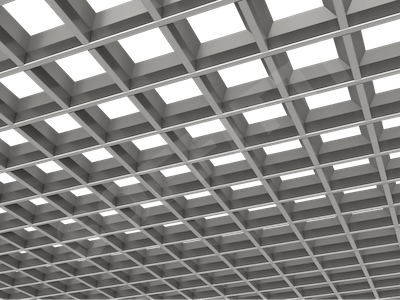

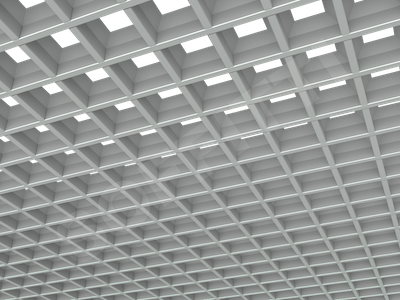

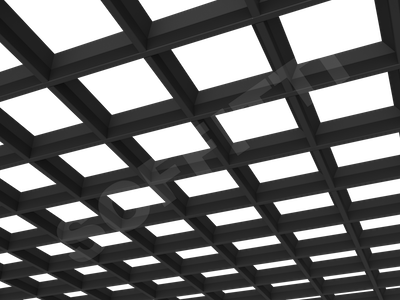

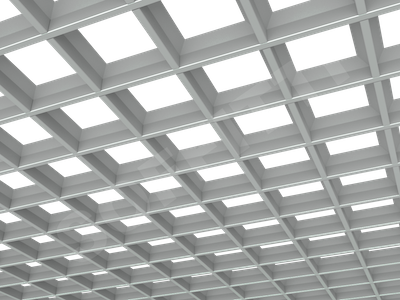

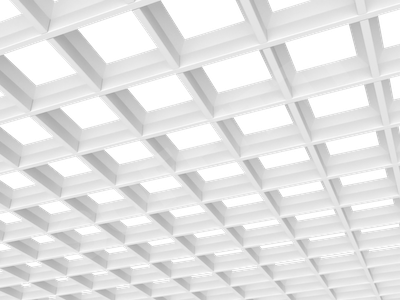

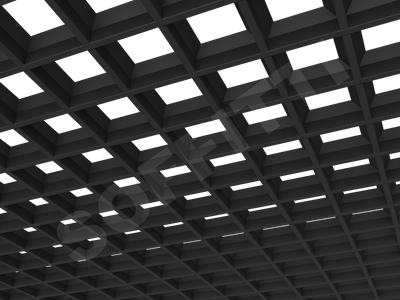

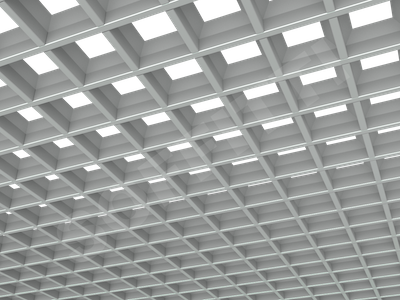

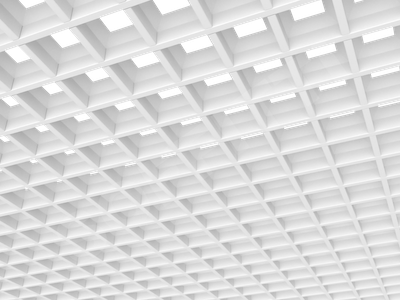

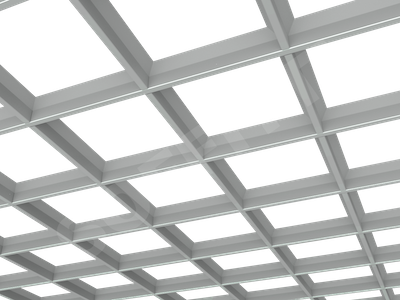

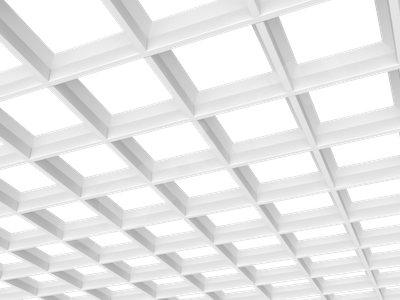

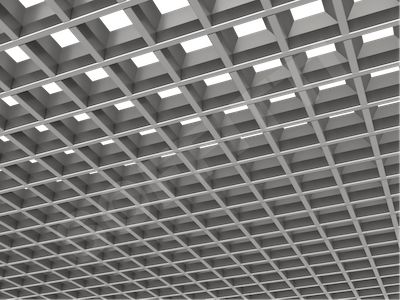

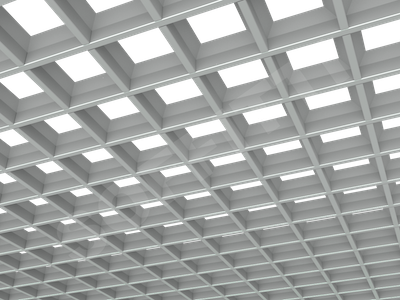

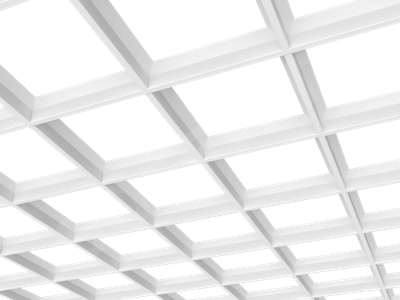

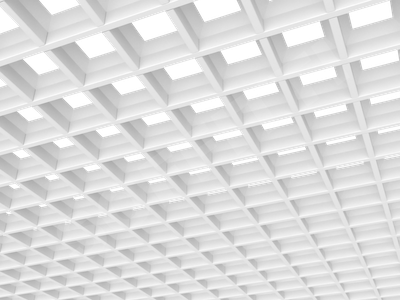

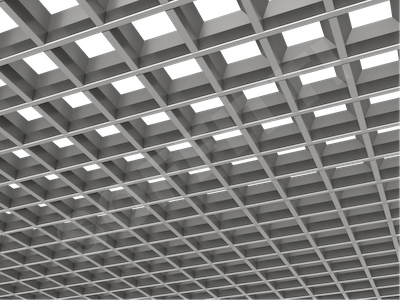

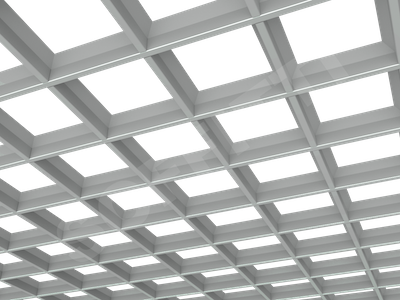

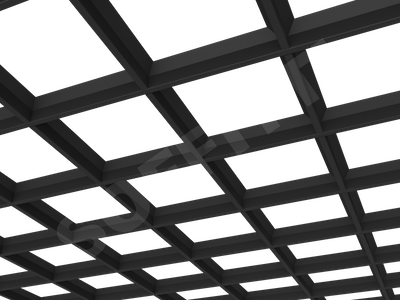

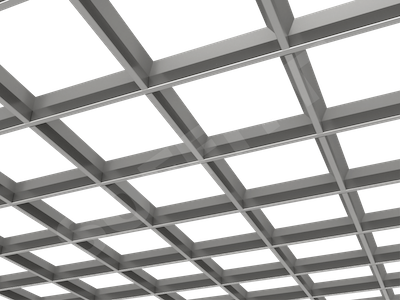

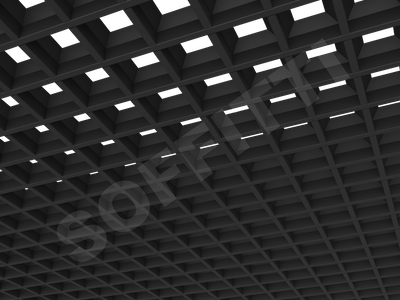

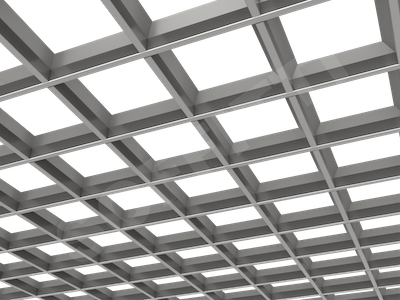

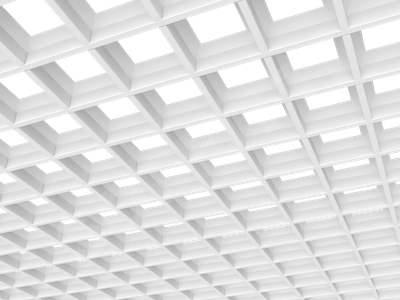

Примеры цветовых решений для Грильято

Цвет для кубообразного потолка Сканди - Белый матовый
Белый матовый
Цвет для кубообразного потолка Сканди - Металлик серебристый
Металлик серебристый
Цвет для кубообразного потолка Сканди - Черный жемчуг
Черный матовый

Описание

Потолок грильято «Пирамидальный» представляет собой объемную решетку, образованную профилями «мама» и «папа» шириной 10 мм, высотой 30мм, либо 40 мм, закрепленную на несущие направляющие шириной 10 мм, высотой 30 мм, либо 40 мм.

В сечение решетка имеет сложную конструкцию, когда кромка профиля отклонена по вертикали под углом в 45 градусов. Направляющие также имеют сложную пирамидальную форму.

Таким образом, Y-образные профили «мама» и «папа» формируют ячейку пирамидальной формы, уходящую в перспективу, придавая рельефность, ажурность, фактурность потолочному пространству и создавая дополнительный объем.

Преимущества

  • Потолок Грильято «Пирамидальный» позволяет максимально скрыть запотолочное пространство за счет «крыльев», но в тоже время не затрудняет работу инженерных коммуникаций
  • Удобство монтажа - установка L-профилей на решетку не требует дополнительных операций по его закреплению
  • Идентичный материал изготовления - система т-профилей и решетки изготовлены из одного сырья, что гарантирует стабильный цвет
  • Жесткость конструкции - наличие дополнительных ребер жесткости
  • Архитектурный дизайн - возможность совмещения в одном пространстве (на одной подвесной системе) разноплановых потолочных элементов, путем чередования кассет и решеток.

Схема устройства потолка Грильято пирамидального

Общие технические характеристики
Размер решетки 600x600 мм
Размер ячейки 75х75, 86х86, 100х100, 120х120 150х150 или 200х200 мм
Высота профилей "мама"/"папа", направляющих профилей 35 или 42,5 мм
Ширина видимой части профилей (база) 10 мм
Материал изготовления Алюминий толщиной 0,30-0,40 мм
Пожарная безопасность Горючесть - НГ, Г1
Воспламеняемость - В1
Токсичность - Т1
Дымообразующая способность - Д1

Таблица расчета комплектующих пирамидального Грильято

№ Наименование изделия Модуль, мм Ед. изм. Расход на 1 м2
75x75 86x86 100x100 120x120 150x150 200x200
1 Решетка 600x600 шт. 2,78 2,78 2,78 2,78 2,78 2,78
2 Количество пластин в решетке
("мама" или "папа")		 600 шт. 7 6 5 4 3 2
3 Несущий профиль 2400 шт. 0,7 0,35 0,35 0,35 0,35 0,35
4 Поперечный профиль 1200 шт. - 1,39 1,39 1,39 1,39 1,39
5 Поперечный профиль 600 шт. 2,78 1,39 1,39 1,39 1,39 1,39
6 Соединительный элемент шт. 0,7 0,35 0,35 0,35 0,35 0,35
7 Подвес компл. 0,83 0,83 0,83 0,83 0,83 0,83
8 Уголок м. п. по расчету
